กระบอกสูบมีกี่ประเภท?

ในโลกของเครื่องยนต์สันดาปภายใน การจัดเรียงกระบอกสูบจะกำหนดคุณลักษณะ กำลังขับ และพื้นที่ที่ต้องการของยานพาหนะโดยตรง รูปแบบกระบอกสูบเป็นส่วนสำคัญทั้งในรถยนต์นั่งส่วนบุคคลและรถยนต์สมรรถนะสูง

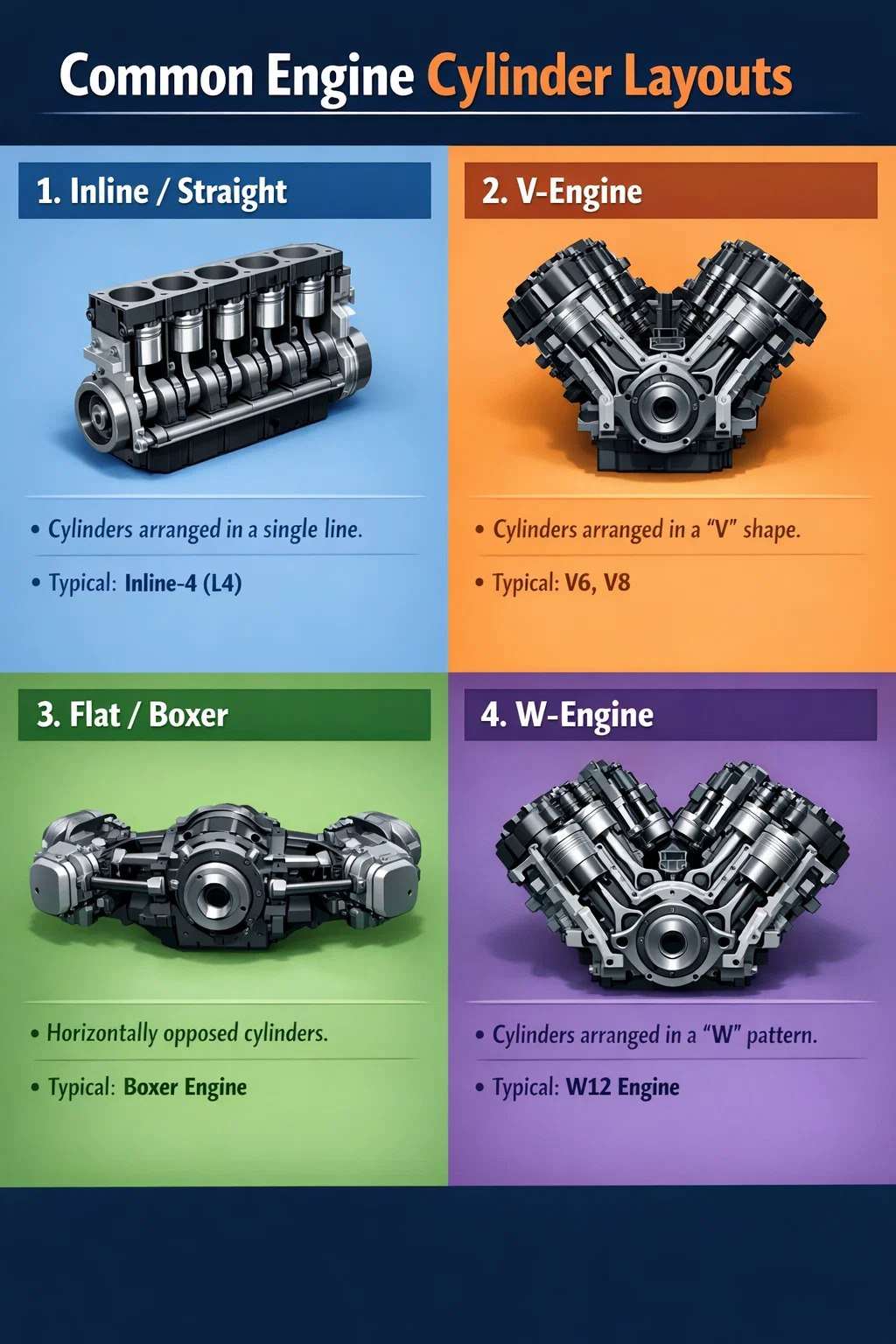

ต่อไปนี้คือรูปแบบการจัดเรียงกระบอกสูบที่พบบ่อยที่สุด:

1. อินไลน์/ตรง

นี่เป็นเลย์เอาต์ที่ใช้กันอย่างแพร่หลายที่สุด กระบอกสูบทั้งหมดถูกจัดเรียงไว้อย่างเรียบร้อยเป็นเส้นเดียว
ลักษณะเด่น: โครงสร้างเรียบง่าย ต้นทุนต่ำ และบำรุงรักษาง่ายเนื่องจากมีฝาสูบเพียงอันเดียว
การใช้งาน: เครื่องยนต์สี่สูบ (L4) ทั่วไปส่วนใหญ่ใช้โครงร่างนี้ สำหรับ กระบอกสูบรถจักรยานยนต์ สี่สูบแถวเรียงยังเป็น "หัวใจ" ของรถจักรยานยนต์สปอร์ตหลายรุ่น โดยให้การส่งกำลังที่นุ่มนวลมาก

2. วี-เอ็นจิ้น

หากมีกระบอกสูบมากเกินไป (เช่น 6 หรือ 8 กระบอก) การจัดเรียงให้เป็นเส้นเดียวจะยาวเกินไป ดังนั้นผู้ออกแบบจึงแบ่งกระบอกสูบออกเป็นสองกลุ่มโดยจัดเรียงในแนวทแยงเหมือนตัวอักษร "V"
คุณสมบัติ: ลดความยาวของเครื่องยนต์ทำให้โครงสร้างกะทัดรัดยิ่งขึ้น เลย์เอาต์นี้ช่วยลดการสั่นสะเทือนบางอย่างได้อย่างมีประสิทธิภาพ และเสียงก็มีพลังมากขึ้น
การใช้งาน: พบได้ทั่วไปในรถเก๋งขนาดกลางถึงขนาดใหญ่ หรือรถสปอร์ตสมรรถนะสูง (เช่น V6, V8) ในวงการรถจักรยานยนต์ V-twin คือรถคลาสสิก เป็นที่รู้จักในด้านจังหวะที่เป็นเอกลักษณ์และแรงบิดที่แข็งแกร่งที่ RPM ต่ำ

3. แฟลต/บ็อกเซอร์

ลองนึกภาพนักมวยสองคนยืนหันหลังชนกันชกไปทางด้านข้าง นี่คือการทำงานของเครื่องยนต์ตรงข้ามในแนวนอน กระบอกสูบวางอยู่ในแนวนอนที่ด้านใดด้านหนึ่งของเพลาข้อเหวี่ยง
คุณสมบัติ: จุดศูนย์ถ่วงต่ำมาก ซึ่งช่วยเพิ่มเสถียรภาพในการควบคุมยานพาหนะได้อย่างมาก เช่นเดียวกับของเล่นแก้วน้ำ
การใช้งาน: เลย์เอาต์นี้ค่อนข้างหายาก โดยตัวอย่างที่โด่งดังที่สุดคือ Porsche และ Subaru ในรถจักรยานยนต์ เครื่องยนต์ "บ็อกเซอร์" อันโด่งดังก็เป็นตัวอย่างสำคัญของโครงสร้างนี้เช่นกัน

4. W-เครื่องยนต์

สิ่งนี้สามารถเห็นได้ว่าเป็นเครื่องยนต์ V สองตัวรวมกัน กระบอกสูบถูกจัดเรียงในรูปแบบที่เชื่อมต่อกัน คล้ายกับตัวอักษร "W"
คุณสมบัติ: ช่วยให้สามารถติดตั้งกระบอกสูบได้มากขึ้นในพื้นที่ขนาดเล็กมาก ส่งผลให้เครื่องยนต์มีกำลังสูงมาก แต่โครงสร้างก็ซับซ้อนเช่นกัน การใช้งาน: โดยทั่วไปจะพบได้เฉพาะในรถยนต์หรูหราหรือซุปเปอร์คาร์ระดับท็อปเท่านั้น เช่น เครื่องยนต์ W12
